設備用途

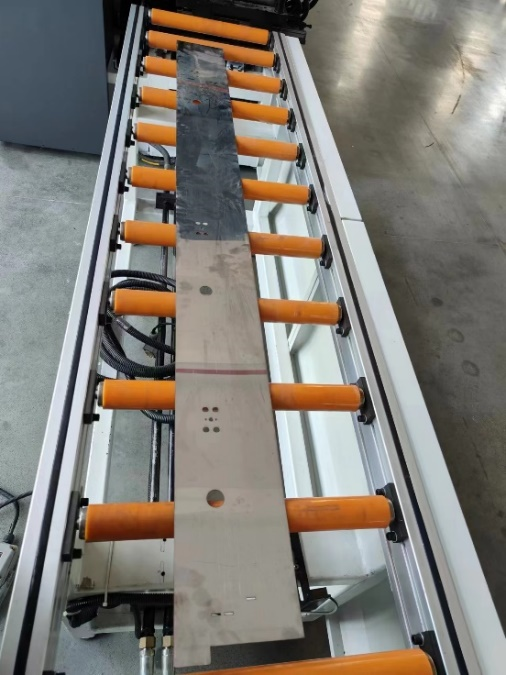

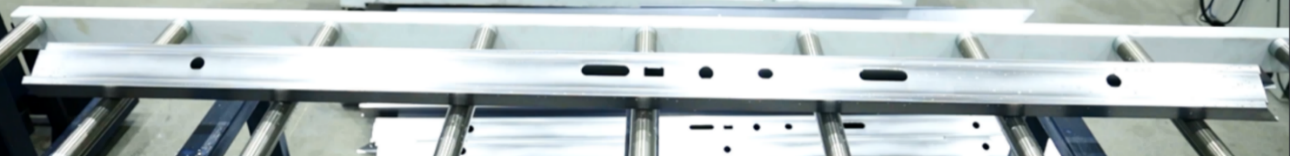

        用于防盜門/防火門/醫療門/凈化門等各類鋼制、不銹鋼門門框及門扇前后門板的鎖孔/鉸鏈孔/安裝孔/斬角孔等孔位一次性沖壓成型。

作業原理

在開機后，先行按照孔位組合需求進行程序預設，預設完畢后進行門框/門板上料，固定完畢后，腳踏沖壓，實現所有孔位/斬角的一次性成型。

產品特色

● 一體沖壓，一次即可完成所有孔位及斷面成型，生產效率快；

● 固定組合，能很好的避免人為導致的孔位間距失誤；

● 獨立沖孔，獨立控制，按需組合，適用性廣；

技術參數

細節展示

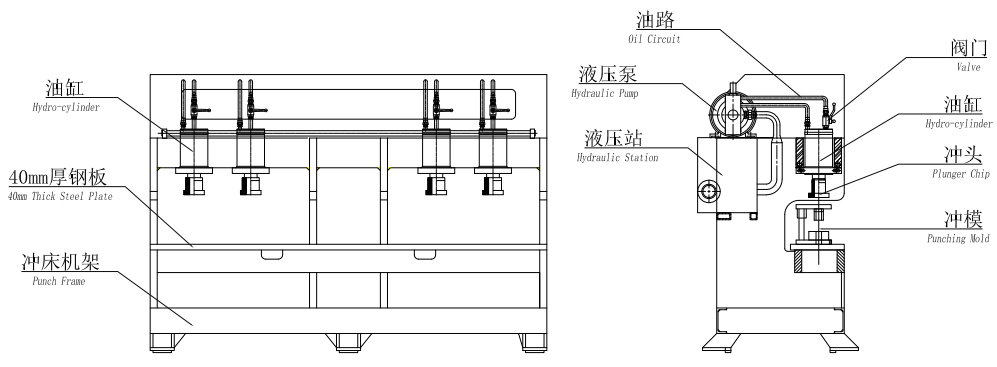

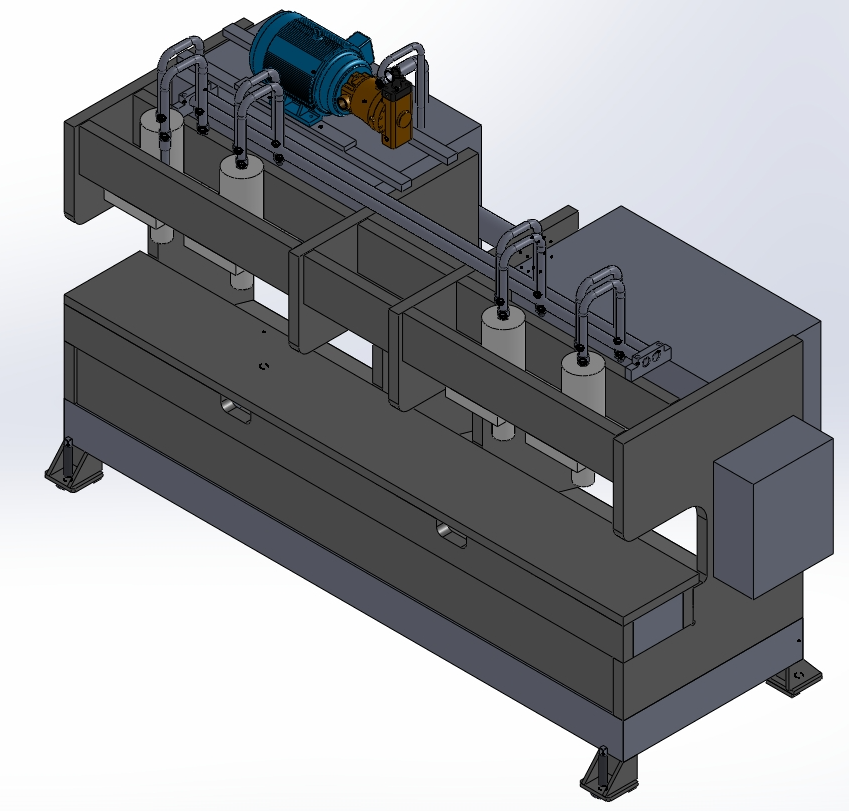

1、主機機架：設備主體結構，是設備的“脊椎骨”

●  通過有限元分析，機床在工作狀態下的受力變形趨勢，指導設計合理的床身結構，保證模具工作中心一致，提升制件精度；

2、沖壓裝置：用于沖壓的動力輸出

●  沖壓方式采用液壓加壓的方式，力道更大，沖壓面無毛刺；

●  采用獨立工位獨立油缸結構，每個工位均可獨立控制，可按需進行沖壓組合，同時獨立的油缸，確保后續一個油缸損壞后，不影響其他工位的使用；

●  各液壓元件均采用進口或國內一線品牌產品，經久耐用；

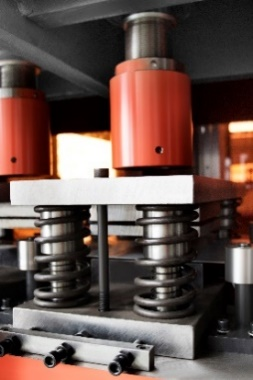

3、沖孔模具：孔位成型的模具，可按需定制

●  沖孔模具均采用Cr12Mov材質，淬火后再經線切割加工而成，經久耐用；

●  沖孔模具拆裝方便，便于后續的按需換模；

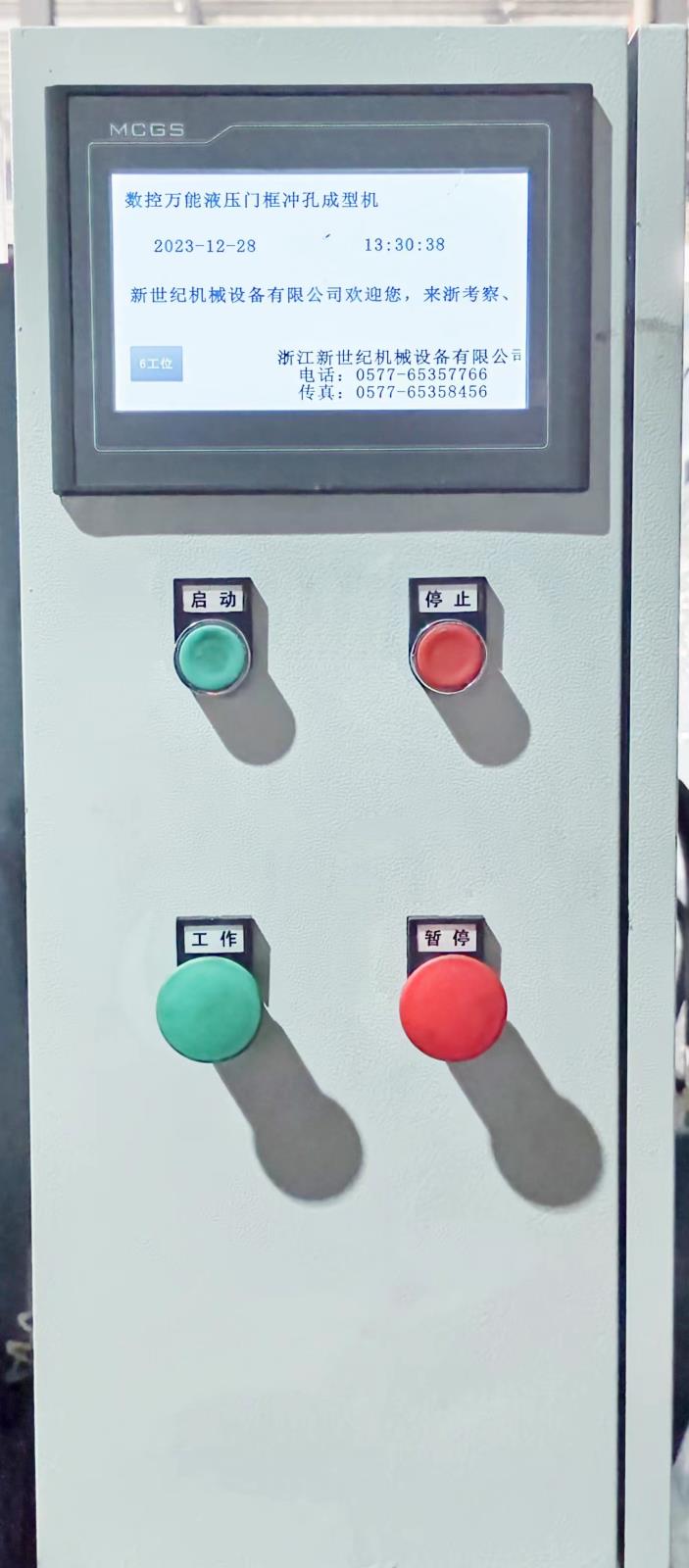

4、電控系統：設備控制系統，是設備的大腦

●  采用PLC控制系統，可自定義沖壓工位，設置完畢后，可采用腳踏或按鈕的方式，實現一體沖壓，操作靈活變通，對工人技能需求低；

隨機資料

用戶方應給予的配合

        1、電源：380V，50HZ，電壓波動量為-5%～+10%；當電壓有較大波動，用戶須配備穩壓器，否則會導致低壓電器處于非正常工作狀態，電器件壽命降低或損壞、加工產品報廢、電機報警導致停止工作、電腦硬盤損壞等問題。

        2、氣源：輸出 0.6Mpa 以上，干燥清潔的壓縮空氣，供氣量 0.3 立方米/分鐘；如果空氣干燥程度不夠，用戶應配備冷干機，否則會出現氣動部件進水致使活塞摩擦阻力變大，磨損密封圈導致漏氣等問題，尤其冬天容易結冰，導致氣動部件損壞加劇。

        3、環境溫度：0°C～+40°C；低于 0°C 會導致油水分離器、氣罐等可能有水的部件結冰，潤滑油因溫度過低導致過于粘稠，影響潤滑效果，從而導致部件的損壞或失效。

        4、環境濕度：相對濕度 20～80%RH(非冷凝)。

        5、遠離強振源及電磁干擾；如果距離過近用戶須配備濾波器，否則會引起電腦屏幕閃動、LED 燈閃動、驅動器報警、編碼器異常，或干擾其他臨近設備等問題。

        6、少灰塵、無有害及腐蝕性氣體的環境。

        7、設備工作時禁止斷電，并保持電壓穩定。
